金屬軟管的使用方法及注意事項

金屬軟管在：

1. 偏心（Offset Motion）

2. 徑向（Radial Motion）

3. 軸向（Axial Motion）

4. 永久彎頭（Parmanent Bend）

5. 不規則運動（Random Motion）

中的某一運動中使用。

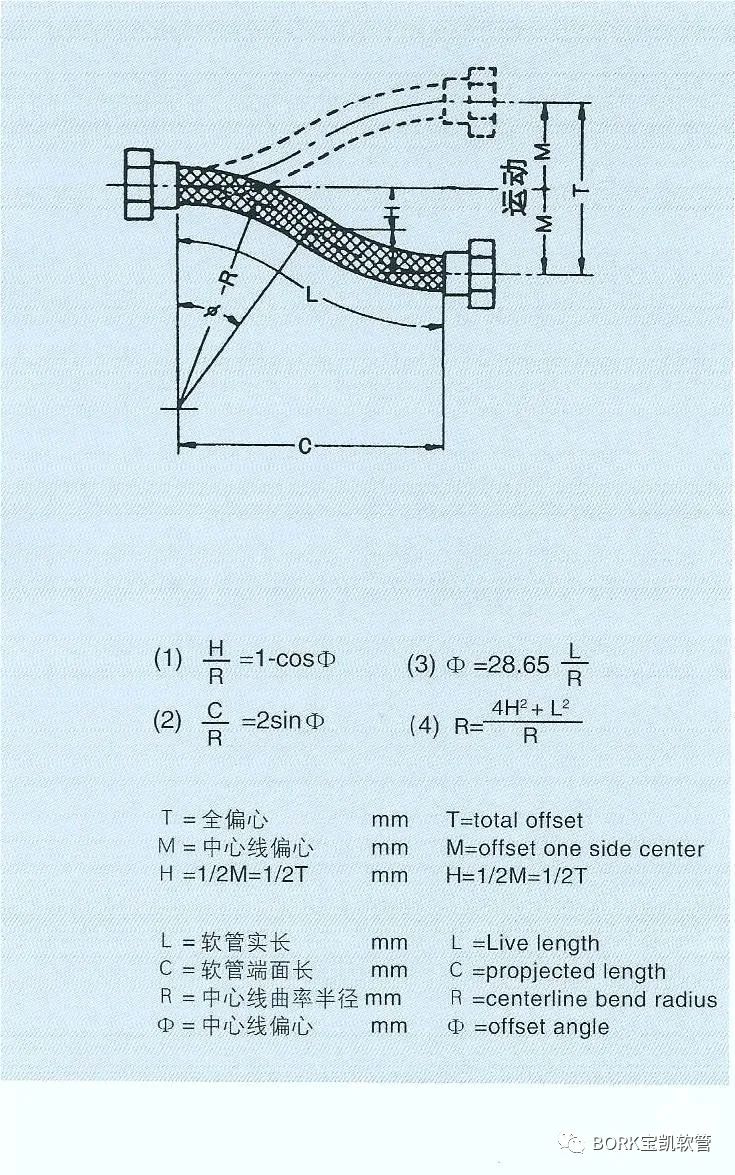

 1 偏心運動

（Offset Motion）

 2 徑向運動

（Radial Motion）

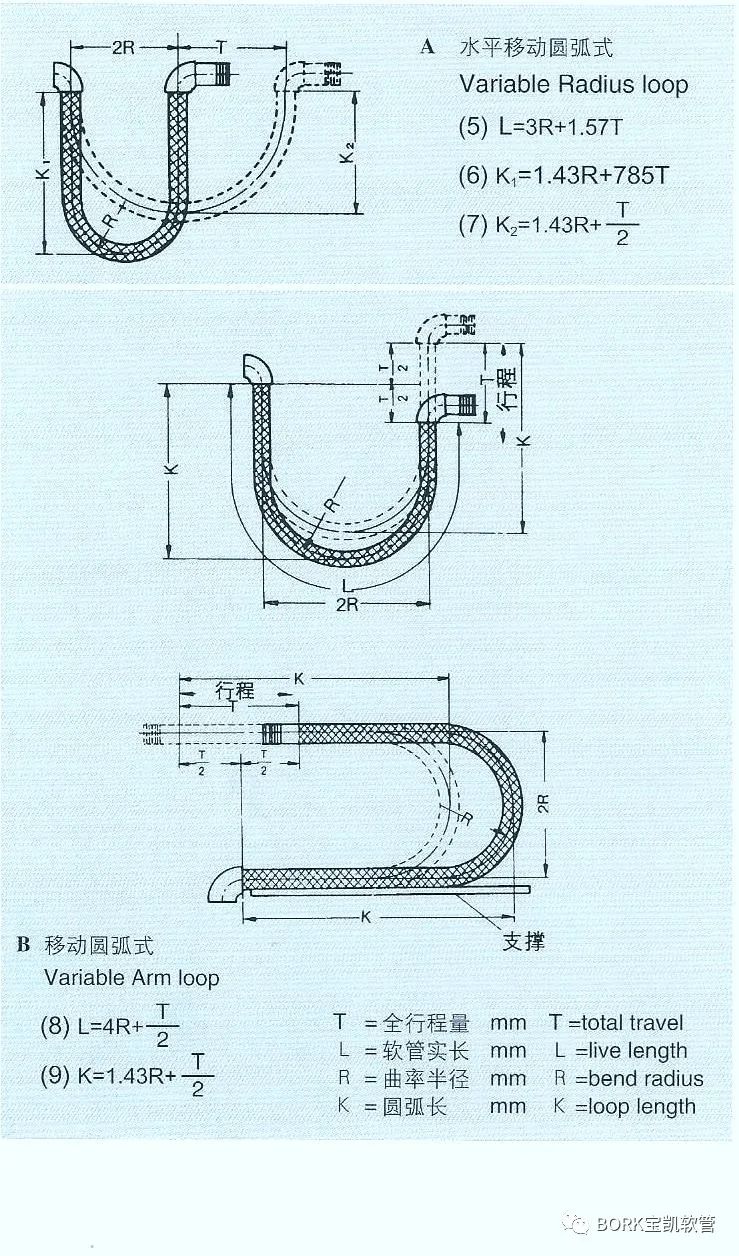

徑向運動是指按圖A、B彎曲裝配時，圓弧始點的水平或垂直運動，一般稱為移動圓弧，移動量用水平或垂直移動距離表示。如果全移動量T已知，由率半徑選擇合適的話，軟管實長L和圓弧的長K可以根據所示的公式計算。

全長=L+接頭的長

 3 軸向運動

（Axial Motion）

軸向運動是指軟管沿軸向的變位，變位量用軟管的伸縮量或相對於原長伸縮的百分比表示。帶網套的軟管及 S型軟管不適用於此種用途，不帶網套的無縫軟管可以使用，但在下垂點有限製。
       在吸收軸向位移時，我們建議使用膨脹節。

 4 永久彎頭

（Parmanent Bend）

 5 不規則運動

（Random Motion）

  裝配使用注意事項 (Proper Installation)

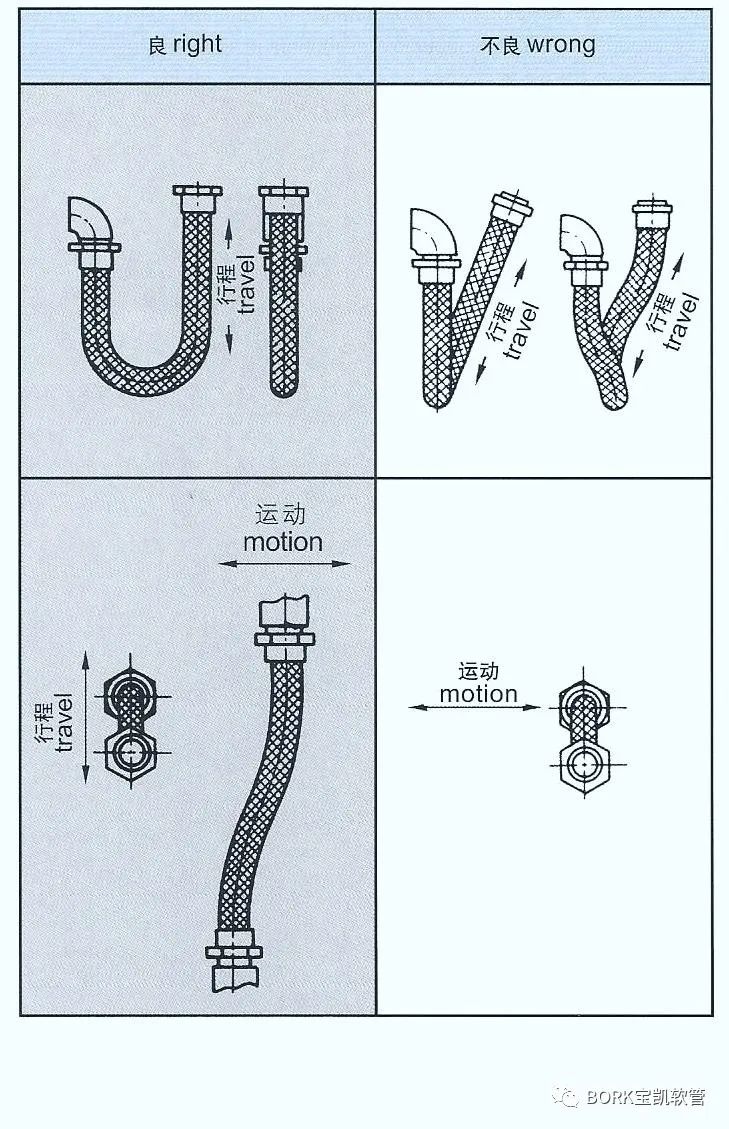

   不要產生扭曲

（DO NOT TORQUE）

1. 裝配時的扭曲。


   為了減少扭曲造成的軟管破損，建議軟管的一端使用鬆套法蘭或活接頭。

2. 裝配時的急劇彎曲 。

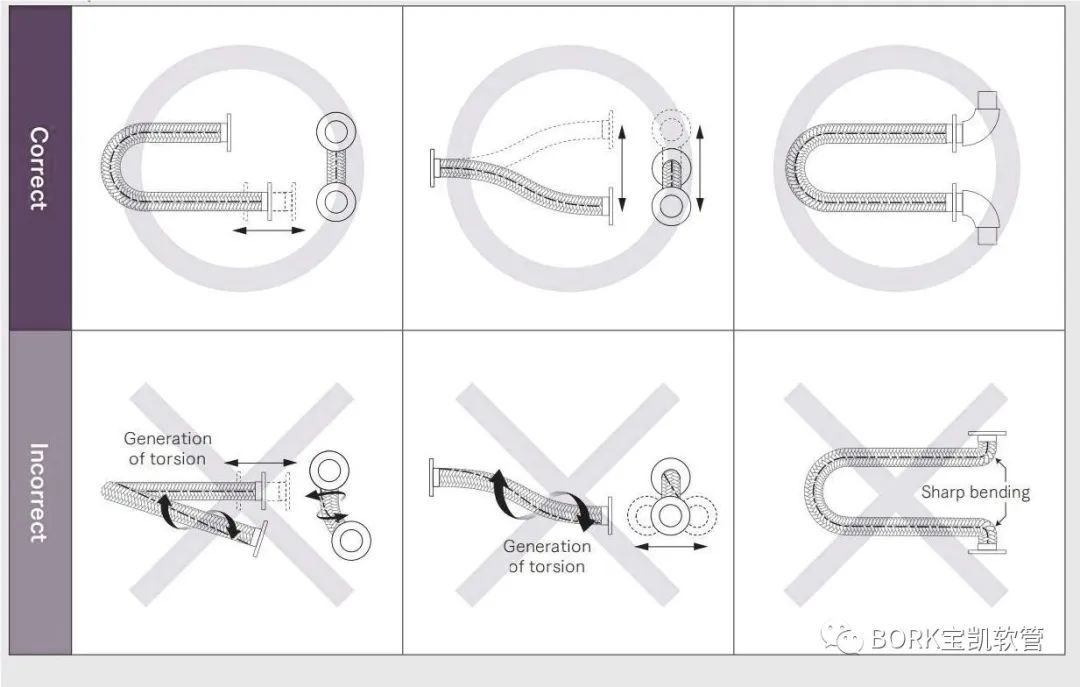

   軟管在裝配時不可避免的會產生彎曲，但經常由於錯誤的安裝使軟管產生急劇彎曲，下圖是其三例。在小於最小彎曲半徑條件下使用軟管時，易產生疲勞，造成軟管在短期內破損。

   避免急劇扭曲

(AVOID SHARP BEND)
