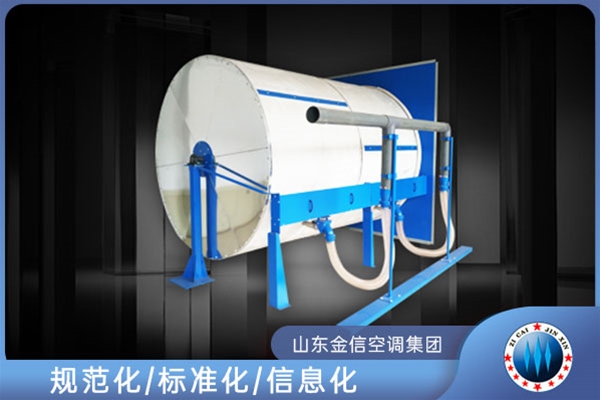

JXW06－係列外吸式轉籠濾塵器用於對紡織企業生產的工藝過程中產生的含塵空氣進行過濾除塵，祛除空氣中的各種雜塵，使空調機組能送出合乎生產需要的潔淨空氣，以保證生產出符合市場需求的高品質產品，提高企業的經濟效益。
外吸式轉籠濾塵器組成部分：
JXW06－係列型外吸式轉籠濾塵器是由機架、回轉塵籠、吸嘴往複機構、減速箱、擋板（方箱）以及吸塵風機和集塵箱等零部件組成；可回轉的塵籠是多節式的，每六片弧形網片組成一個空心圓筒，一個吸塵可由一至三節圓筒組成，從而形成不同規格的機型。在塵籠兩端各有六根矩形鋼管製成的輪輻並用螺栓與芯軸聯結成一體，前後芯按裝在前後機架的滾動軸承上。塵籠的外圓上覆蓋著多孔高效濾料，使含塵空氣可以通過濾料進入塵籠內，塵籠的前端被鋼板封閉而後端開啟以使過濾後的潔淨空氣排出機外。在塵籠後端的輪輻上用螺栓固定著一分段式大帶輪，以帶動塵籠回轉； 在塵籠外側下方，有一根帶軌的、具有與塵籠相同節數的吸塵風管，每節風管上都有一台小滑車，通過拉杆連接在一起。小滑車上有導向滾輪，可使幾台小滑車下麵的小滑塊驅動滑車組做軸向往複移動。在每台小滑車靠近塵籠一側，都裝有兩隻可浮動的吸嘴，以清除濾料表麵附著的粉塵。浮動的結構可使吸嘴與濾料表麵始終保持最佳的吸塵距離。
轉籠式回風過濾器的工作原理是什麽：
後機架的下部安裝著一台減速機，通過平皮帶驅動塵籠回轉。而在塵籠的後軸上亦有一V形帶輪，通過V 形皮帶拖動往複絲杠以驅動吸嘴作往複吸塵運動；
轉籠式回風過濾器安裝需要注意什麽：
本機的結構特點決定了它隻能在負壓模式下運行。因此，欲使用本機組建濾塵係統時，需構建一負壓塵室以安裝本機； 本機在用戶 處安裝時，需在按製室內安裝一隻U型壓力計，用來監測塵籠內外的壓差：當本機用於除塵係統時，其壓差應保持在100－400Pa(10-40mmH2O)的範圍內；當用於回風過濾時，其壓差應保持在100－200Pa(10-20mmH2O)的範圍內。當其壓差超出上述極限時，需認真查找原因，及時排除故障，必要時需換新的濾料。
注意，本機設計的極限壓差是500Pa，為保證機器的正常運行，請勿超壓運行。
注意：為保證塵籠表麵正常結網，布袋回風切勿直接吹向塵籠，以免破壞塵室中氣流；
安裝說明：
安裝準備：
1、安裝前必須為主機修建一間密封的耐壓塵室，這個房間的大小除了能按放下主機外，在主機周圍還要有足夠的空間，以供檢修之用；
2、在負壓室內按照地圖腳圖放線，做好預埋地腳螺栓；
3、裝前後支架，調整兩軸承的中心高，認真較準水平，使其高度一高度一致。須保證塵籠表麵的水平度偏差≦0.3/500mm
